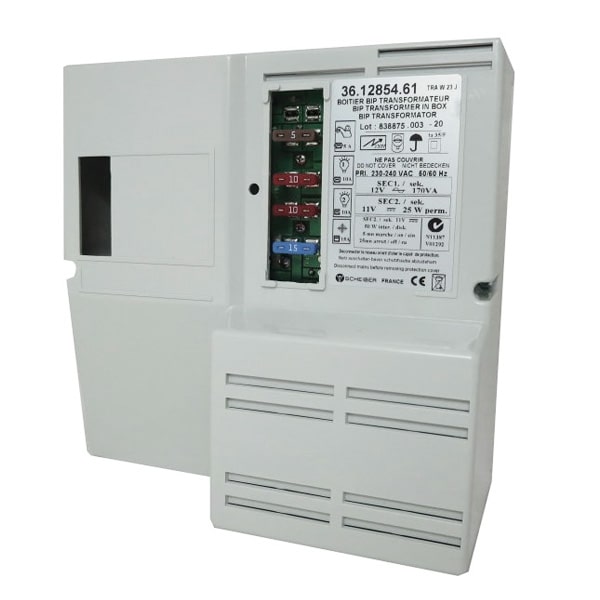

Transformateur SCHEIBER BIP 230 VA avec fusibles. Pour l'alimentation intérieure,Il permet d'obtenir du 12 V alternatif ou redressé à partir du 230 V.
Ils regroupent dans un seul boîtier tous les raccordements et les protections de l’installation électrique comprenant :
4 départs 12 V redressé protégés par fusible 5A.
5 départs 12 V alternatif protégés par fusible 10 A.
1 départ 12 V réfrigérateur protégé par fusible 15 A.
Avec commutation automatique secteur-batterie
En configuration standard, les BIP Transformateurs sont prévus pour une utilisation avec prise 13 Broches.
Caractéristiques techniques :
Marque : SCHEIBER
Modèle : 36.12854.61
Puissance totale : 230VA
Tension de sortie : 12V
Puissance de sortie : 25W permanent - 50W intermittent
Tension alimentation : 230V 50-60 Hz
Consommation maxi sur secteur : 1,1 A
Calibre du fusible 1 : 5A
Calibre du fusible 2: 10A
Calibre du fusible 3: 10A
Calibre du fusible 4: 15A
Dimensions : 21 x 21 x 10,50 cm
Poids : 3,16 kg
Matière boitier : ABS ignifugé, auto extinguible
Température max d'utilisation : Température ambiante 35°C maxi (protection interne du transformateur par disjoncteur thermique)
Homologuation : CEI 742 (PV d'essais n°373463)
Livré avec visserie et notice en français
Garantie : 2 ans
Affectation des Bornes 1 à 13 :
1,2,3,4 = + utilisations courant continu ou redressé (pompeou fluo) protégées par F1
5,6,7 = utilisations courant alternatif ou continu (éclairages) protégées par F2
8,9 = utilisations courant alternatif ou continu (éclairages) protégées par F3
11 = +sortie réfrigérateur protégée par F4
12 = + entrée alimentation réfrigérateur (borne 9 à la prise 13 broches)
13 = + batterie
