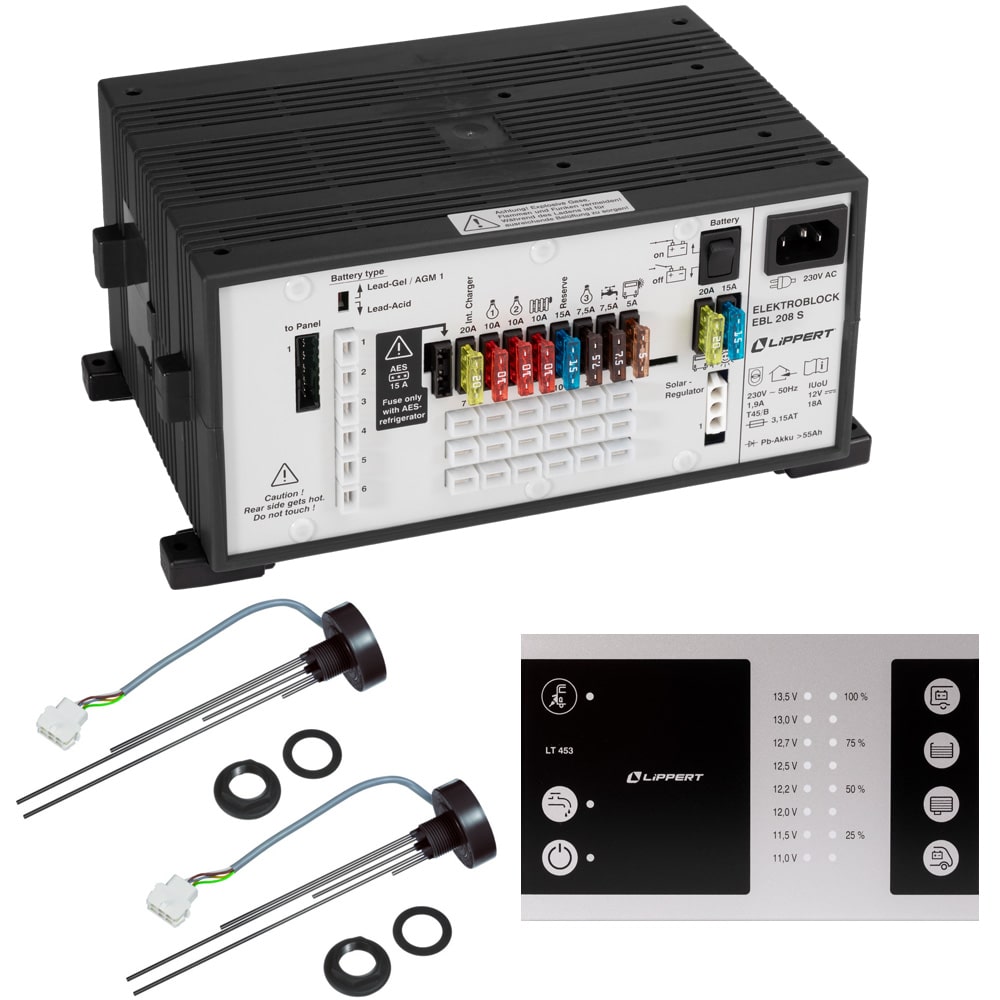

Transformateur Rechargeur SCHAUDT / LIPPERTEBL 208S avec panneau LT453, sondes et connectiques
Le bloc électrique EBL 208S SCHAUDT, désormais sous marque LIPPERT, est une solution tout-en-un pour la gestion électrique 12 V à bord de votre camping-car ou fourgon aménagé.
Il permet de charger vos batteries plomb-acide ou gel, de distribuer le courant en toute sécurité, de contrôler l'ensemble des circuits, et d'assurer une surveillance complète grâce au panneau de commande LT453 inclus.
Ce kit complet comprend également les câbles, sondes et accessoires nécessaires à l'installation.

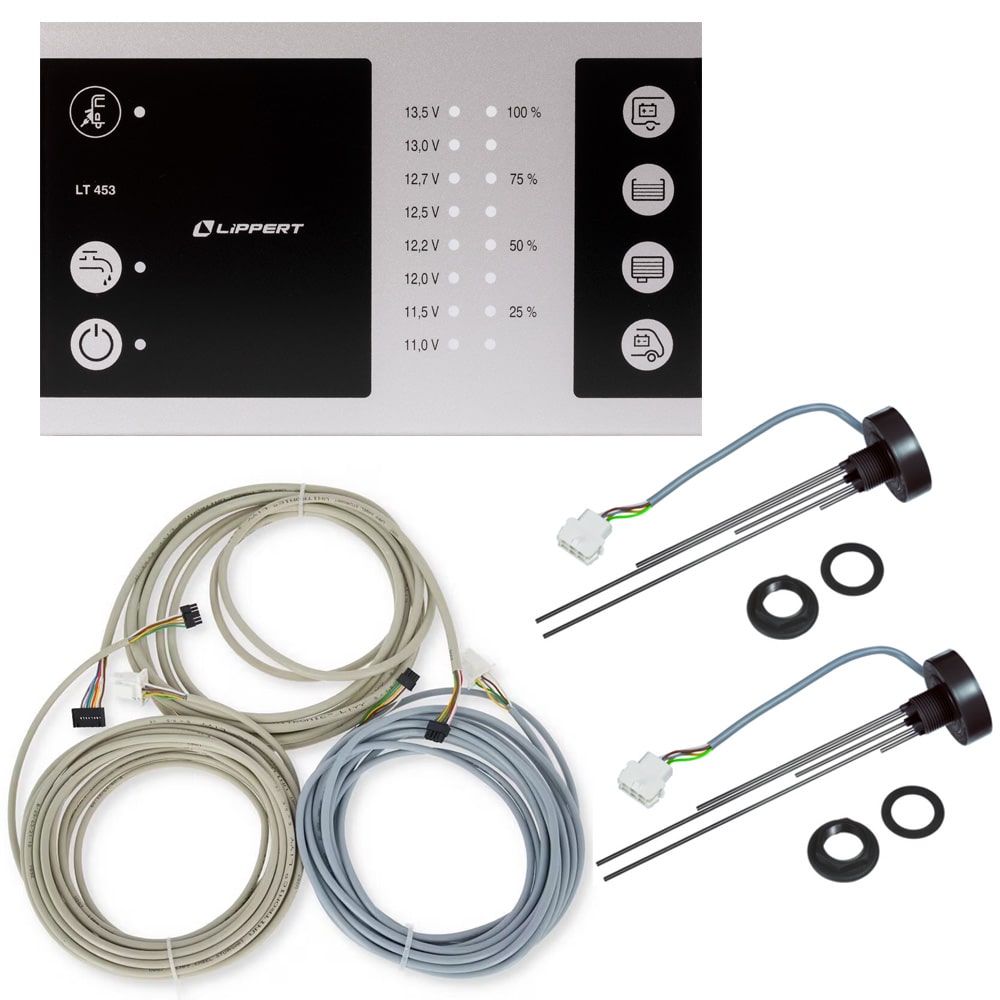

Composition du kit :
Transformateur / chargeur SCHAUDTEBL 208S
Panneau de commande LT 453 LED tactile
2 sondes de niveau d'eau type M400 (eaux propres et usées)
Câble de liaison 5 m entre l'EBL et le panneau
Câble d'alimentation 220 V de 2 m
Matériel de raccordement complet
Notices d'installation
Caractéristiques du transformateur EBL 208S :
Tension d'entrée : 230 V ±10 %, 47-63 Hz
Puissance absorbée : 280 W
Courbe de charge : IUoU
Tension de fin de charge : 14,3 V
Tension de maintien : 13,8 V
Courant de charge : 18 A pour batterie cellule, 2 A pour batterie moteur
Batteries compatibles :
Plomb-acide
Plomb-gel
AGM (profil commun avec le mode gel - AGM 1)
Capacité batterie recommandée : 55 à 180 Ah
Relais bistable 12 V pour interrupteur principal
Surveillance batterie intégrée : coupure à 10,5 V, redémarrage à 11 V
Charge simultanée cellule + moteur (secteur ou alternateur)
Entrée pour régulateur solaire Schaudt LR1218 (jusqu'à 25 V)
Alimentation configurable pour réfrigérateur AES, compression, absorption
Faible consommation en mode veille
Dimensions : 27,5 x 17 x 13 cm
Poids : 1,5 kg
Caractéristiques du panneau de commande LT 453 (fourni)
Affichage LED 8 niveaux pour les batteries cellule et moteur
Alerte visuelle en cas de décharge profonde
Indicateurs de niveau pour 2 réservoirs d'eau (4 niveaux)
Interrupteur pompe à eau avec LED de contrôle
Interrupteur général 12 V ON/OFF avec retour visuel
Affichage LED de la présence 230 V
Fixation par encastrement, sans vis
Dimensions : 17,6 x 10,6 x 3,5 cm
Câbles fournis : 5 m entre EBL et LT453 - 6,5 m pour chaque sonde M400
À noter sur la compatibilité
L'EBL 208S est compatible avec :
les batteries plomb-acide
les batteries plomb-gel
les batteries AGM standard, compatibles avec le profil de charge AGM 1 partagé avec le gel
Ce modèle permet la recharge simultanée des batteries moteur et cellule, la protection des consommateurs en cas de décharge, et le raccordement à un régulateur solaire Schaudt LR1218 (non fourni).
Il peut également alimenter un réfrigérateur AES, à compression ou absorption selon configuration.
En cas de doute
Il est vivement conseillé de nous contacter via le formulaire avant toute commande, pour valider la compatibilité avec votre installation électrique.
